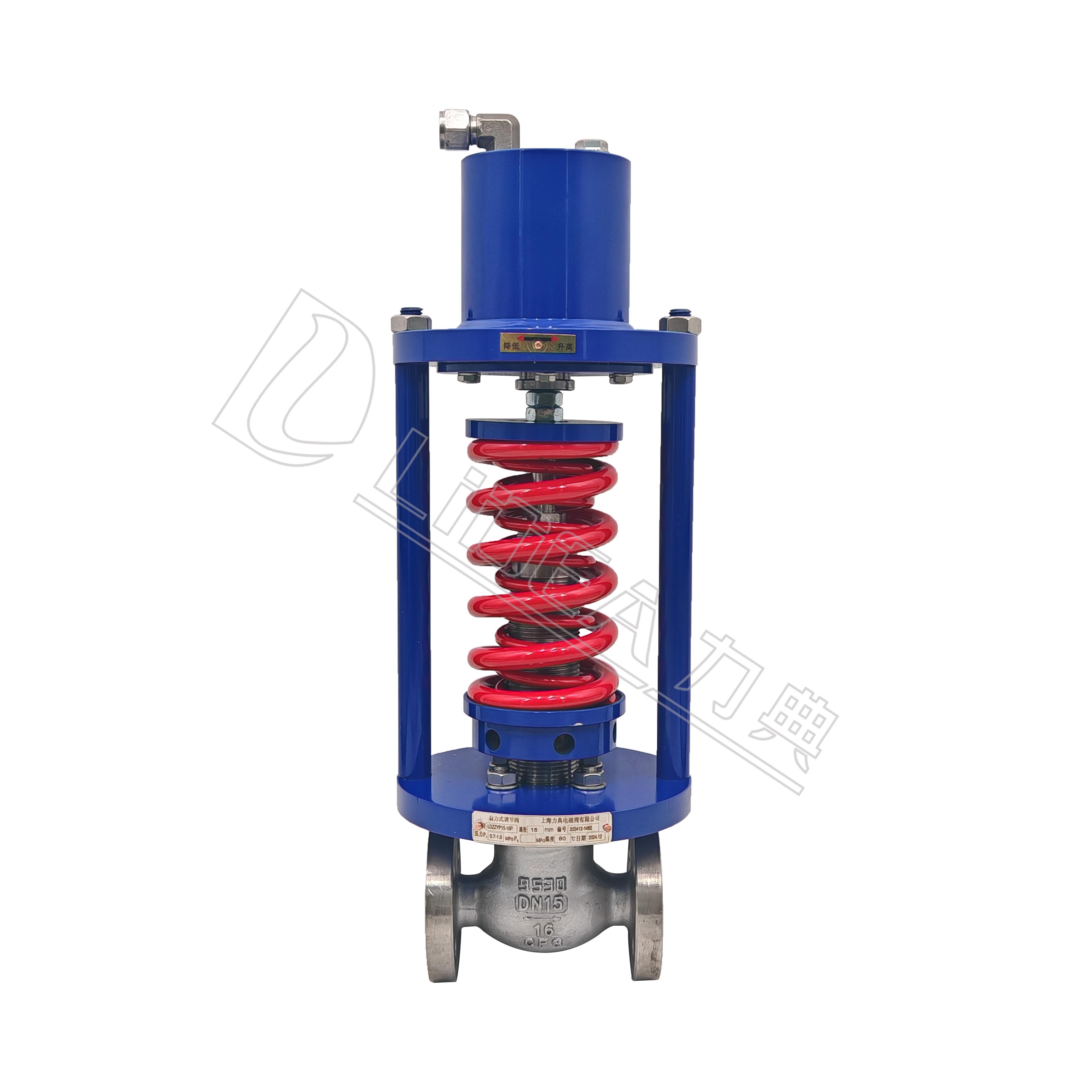

| LDZZYA(P/M)系列?自力式壓力調節閥 |
 |
| 安全性高：?用于無電氣場合，不存在外部能源隱患 | 閥體參數 | |
| 節約能源：?無需外部能源，利用管道自身壓力調節 | 公稱壓力 ?PN16、PN40、PN64 | |
| 簡化系統：?無需外部控制儀表，系統簡單，成本低 | 連接方式? 法蘭式、（特制：焊接式） | |
| 操作簡單：?設定時只需旋轉調節彈簧伸展度即可 | 閥體材質? 1Cr18Ni9Ti 、Cr18Ni12Mo2Ti | |
| 技術參數 | 閥芯材質 ?1Cr18Ni9Ti 、Cr18Ni12Mo2Ti、司太萊堆焊 | |
| 動作方式 ?U控制閥前、D控制閥后 | 密封材料 ?PTFE、硬密封、特殊高溫材料 | |
| 閥座結構 ?P單座 M套筒 | 波 紋 管 ?SS、SS304、SS316 | |
| 流量特性 ?P單座 M套筒 | 填 ???料??聚四氟乙烯、柔性石墨 | |
| 可調范圍 ?30：1最大10：1；最小10：8 | 推 ???桿 ?襯套2Cr13 | |
| 密封等級? Ⅱ、Ⅳ、Ⅵ | 墊 ???片??橡膠石棉板、1Cr18Ni9Ti 石棉纏繞墊片 | |
| 執行機構 ?薄膜式（設定值≤6bar）、活塞式(>6bar) | 法蘭標準 ?GB9113-88、JB/T79-94、GB2555-81 | |
| 調節精度 ?±5% | 特制法蘭 ?ANSI、JIS、DIN | |
| 功能附件選項 | 流體溫度 | C3組 -30℃～150℃ |
| －帶冷凝器（適用于蒸汽等高溫介質時） | C4組 -30℃～180℃ | |
| －帶指揮器，微壓調節 | C7組 -30℃～350℃ | |
| ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? |
| 主要技術參數和性能指標 | ||||||||||||||
| 公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量系數Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 | |
| 額定行程 | 8 | 10 | 14 | 20 | 25 | 40 | 50 | 60 | 70 | |||||
| 壓力調節范圍(KPa) | 15～50 40～80 60～100 80～140 120～180 160～220 200～260 240～300 280～350 330～400 380～450 430～500 480～560 540～620 600～700 680～800 780～900 880～1000 980～1500 1000～2500 | |||||||||||||
| 允許泄漏量 | 硬密封（l/h） | 單座：≤10ˉ4閥額定容量（IV級）；雙座、套筒：≤5×10ˉ3閥額定容量（II級） | ||||||||||||
| 軟密封（ml/h） | 0.15 0.30 0.45 0.60 0.90 1.7 4.0 6.75 11.10 16.0 | |||||||||||||
| 減壓比 | 最大 | 10 | ||||||||||||
| 最小 | 1.25 | |||||||||||||
| ? | |||||||||||||||
| 外形尺寸及重量 單位：mm | |||||||||||||||
| 公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| 法蘭接管尺寸B | 383 | 512 | 603 | 862 | 1023 | 1380 | 1800 | 2000 | 2200 | ||||||
| 法蘭端面距L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | ||
|
壓 力 調 節 范 圍 KPa |
15-140 | H | 475 | 520 | 540 | 710 | 780 | 840 | 880 | 915 | 940 | 1000 | |||
| A | 280 | ? | ? | ? | 308 | ? | ? | ? | ? | ? | |||||
| 280-500 | H | 455 | 500 | 520 | 690 | 760 | 800 | 870 | 880 | 900 | 950 | ||||
| A | 230 | ||||||||||||||
| 120-300 | H | 450 | 490 | 510 | 680 | 750 | 790 | 860 | 870 | 890 | 940 | ||||
| A | 176 | 194 | 280 | ||||||||||||
| 480-1000 | H | 450 | 480 | 670 | 740 | 780 | 850 | 860 | 880 | 930 | |||||
| A | 176 | 194 | 280 | ||||||||||||
| 600-1500 | H | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | 1100 | 1200 | |||||
| A | 85 | ? | ? | ? | ? | 96 | ? | ? | ? | ? | ? | ||||
| 100-2500 | H | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | 1100 | 1200 | |||||
| A | 85 | 96 | |||||||||||||
| 重量kg | ? | 26 | 37 | 42 | 72 | 90 | 114 | 130 | 144 | 180 | 200 | 250 | |||
| 導壓接頭螺紋 | M16*1.5 | ||||||||||||||
