LDPZ73H、LDPZ73F、LDPZ73Y手動刀閘閥



適用范圍

技術參數


LDPZ73H、LDPZ73F、LDPZ73Y

手動刀型閘閥:手動驅動、對夾式連接、明桿平行式剛性單閘板,閥座密封面為硬質合金與聚四氟乙烯,公稱壓力 PN10~16,閥體材料為碳素鋼(LDPZ73H-10C/16C)、不銹鋼(LDPZ73F-10P/16P LDPZ73Y-10P/16P),具有排渣功能的的閘閥。

采用全圓形的通道設計,在刀板上端安裝有聚四氟乙烯、刮泥器,聚膠脂或含Ni耐磨鑄鐵制成的耐磨折邊錐體安裝在刀閘閥的進口端,可在閥體四周設置多個沖洗口。刀板底端加工成刀刃,光潔度高,保證了良好的密封性。廣泛滿足造紙、紙漿工業、工業污水和城市污水處理、化工廠、飛灰處理、散狀物料輸送、食品飲料工業的使用要求及工作條件苛放慢的環境條件下。

技術參數

公稱壓力  PN1.6,2.5 ,4.0,6.4MPa

閥體材質  WCB、CF8、CF8M、Ti、Ni

試壓能力  PT2.4,3.8,6.0,9.6MPa

適用介質

水、油品、氣

低壓密封試壓能力  0.6MPa

硝酸類

適用溫度  -40℃~180℃、-40℃~450℃

醋酸類

產品性能參數

LDPZ73H、LDPZ73F、LDPZ73Y 型刀型閘閥(刀閘閥)主要性能參數

型號

PN

工作壓力 / MPa

適用溫度 / ℃

適用介質

LDPZ73H-10C/16C

10、16

1.0、1.6

≤ 100

紙漿、污水、煤漿、灰渣水泥混合物

LDPZ73F-10P/16P

產品零部件材料

LDPZ73H、LDPZ73F、LDPZ73Y 型刀型閘閥(刀閘閥)零部件材料

型號

材料

閥體

閥桿

密封面

填料

LDPZ73H-10C/16C

WCB

2Cr13

硬質合金、聚四氟乙烯

V型聚四氟乙烯、柔性石墨環

LDPZ73F-10P/16P

ZG1Cr18Ni9Ti

1Cr18Ni9Ti

LDPZ73Y-10P/16P

CF8 (304)

0Cr18Ni9 (304)

產品外形及結構尺寸 (PN10)

LDPZ73H、LDPZ73F、LDPZ73Y (PN10) 型刀型閘閥(刀閘閥)外形及結構尺寸 (mm)

DN

L

D

D1

D2

H

z×M

D0

50

43

160

125

100

285

4×M16

180

65

46

180

145

120

298

4×M16

180

80

46

195

160

135

315

4×M16

220

100

52

215

180

155

365

8×M16

220

125

56

245

210

185

400

8×M16

230

150

56

280

240

210

475

8×M20

280

200

60

335

295

265

540

8×M20

360

250

68

390

350

320

630

12×M20

360

300

78

440

400

368

780

12×M20

400

350

78

500

460

428

885

16×M20

400

400

102

565

515

482

990

16×M22

400

450

114

615

565

532

1100

20×M22

560

500

127

670

620

585

1200

23×M22

530

600

154

780

725

685

1450

20×M27

600

800

190

1010

950

898

2×M

24×M30

680

產品外形及結構尺寸 (PN16)

LDPZ73H、LDPZ73F、LDPZ73Y (PN16) 型刀型閘閥(刀閘閥)外形及結構尺寸 (mm)

DN

L

D

D1

D2

H

z×M

D0

50

43

160

125

99

285

4×M16

180

65

46

185

145

120

295

4×M16

180

80

46

200

160

135

315

8×M16

220

100

52

220

180

155

365

8×M16

220

125

56

250

210

185

400

8×M16

230

150

56

285

240

210

475

8×M20

280

200

60

340

295

265

540

12×M20

360

250

68

405

355

310

630

12×M22

360

300

78

460

410

375

780

12×M22

400

350

78

520

470

435

885

16×M22

400

400

102

580

525

485

990

16×M27

400

450

114

640

585

545

1100

20×M27

530

500

127

715

650

609

1200

20×M30

530

600

154

840

770

720

1450

20×M36

600

800

190

1025

950

898

2000

24×M36

680

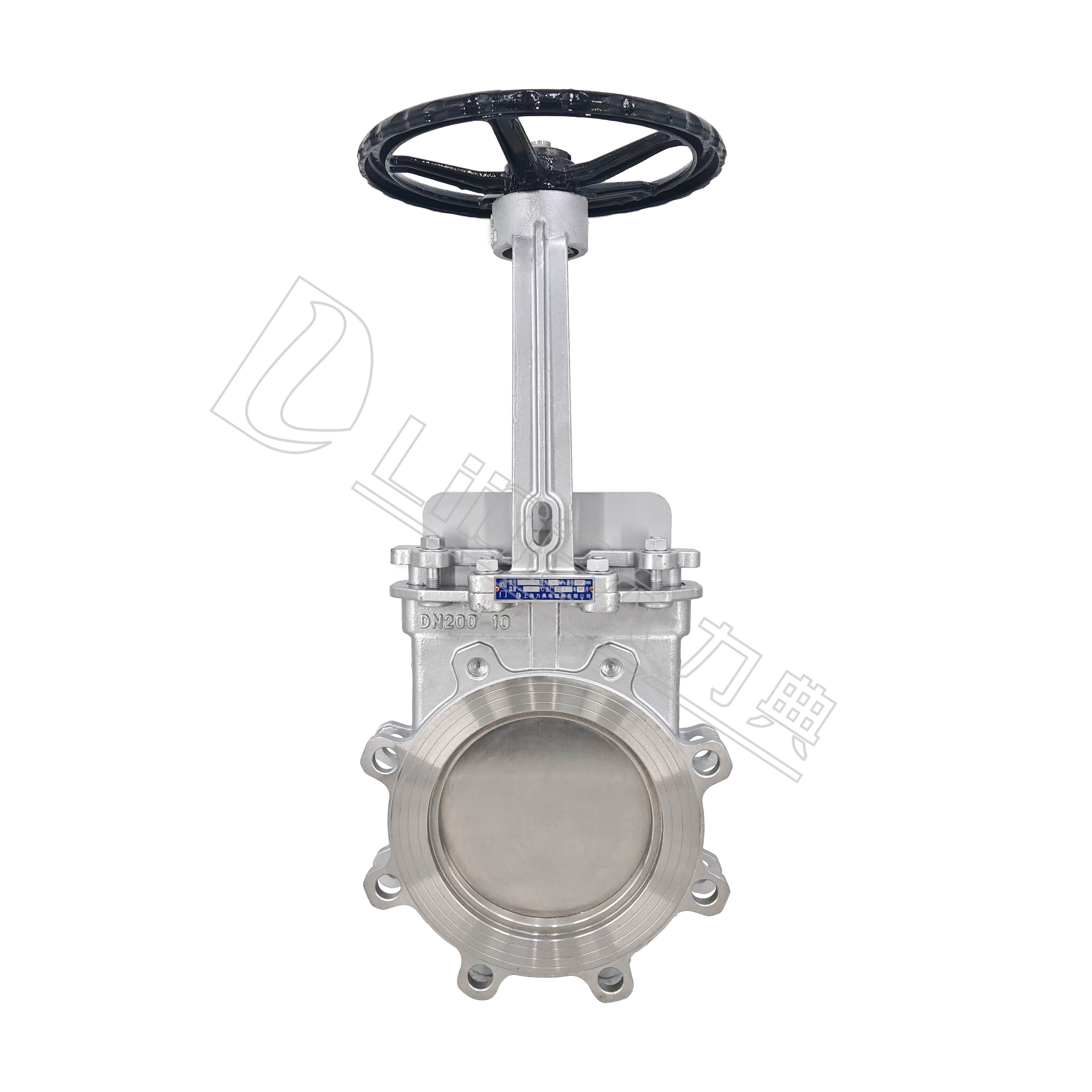

產品外形圖:




聲明:本文中所有文字、數據、圖片均只適用于參考,LDPZ73H、LDPZ73F、LDPZ73Y 型手動刀型閘閥/刀閘閥性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:400-0458588
