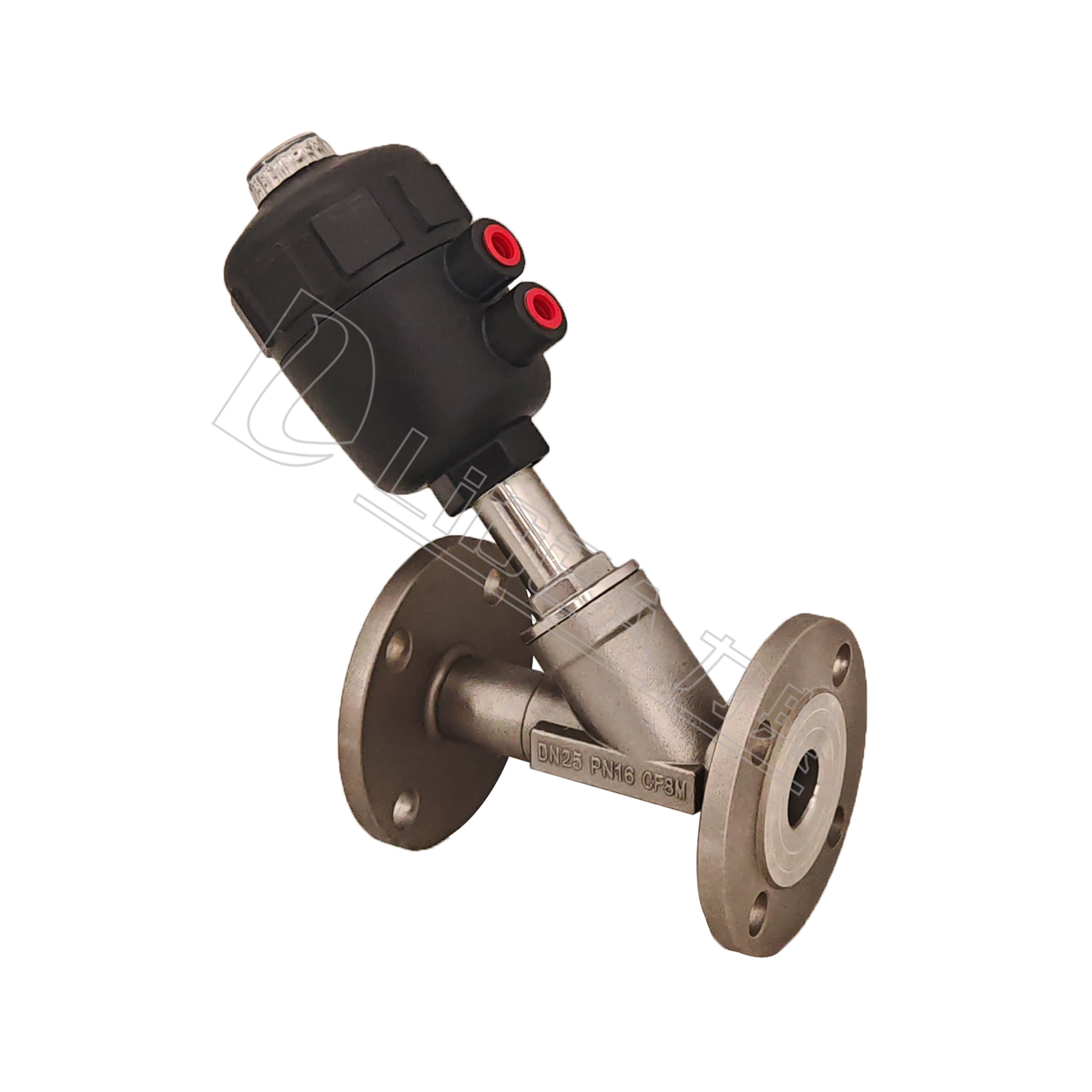

LDY2002系列 氣動法蘭角座閥
|
| 技術參數 | |
| 管道壓力 | Max 1.6MPA(232psi) |
| 控制壓力 | 0.3-0.8MPA(43.5-116psi) |
| 控制介質 | 中性氣體或空氣 |
| 閥體材料 | CF8M/CF8 |
| 密封材料 | PTFE |
| 氣缸材料 | CF8 |
| 氣缸尺寸 | 50mm,63mm,80mm,100mm |
| 適用介質 | 水，酒精，油，燃料，蒸汽，中性氣體或液體，有 機溶劑，酸堿溶液 |
| 介質粘度 | Max 600mm2/s |
| 介質溫度 | -10℃～+180℃ |
| 環境溫度 | -10℃～+80℃ |
| 控制形式 | 標準常閉、常開、單作用 |
| 連接形式 | 螺紋式，焊接時，法蘭式，快裝式 |
| 特點： | |
| 流量大、流阻小、無水錘 | |
| Y型設計，增加30%流量 | |
| 超長使用壽命 | |
| 閥桿自動校正，自潤滑，免維護 | |
| 氣缸采用不銹鋼材質，在惡劣的環境中更加優秀，可360°旋轉 | |
|
| 外形尺寸 | ||||||||||||
| 型號 | DN | L | T | f | D | D1 | D2 | H | A | B | n-Φd | 執行器 |
| LDY200215 | 15 | 120 | 14 | 2 | 95 | 65 | 40 | 145 | 185 | 62 | 4-Φ14 | Φ50 |
| LDY200220 | 20 | 130 | 14 | 2 | 105 | 75 | 50 | 155 | 188 | 62 | 4-Φ14 | Φ50 |
| LDY200225 | 25 | 140 | 14 | 2 | 115 | 85 | 60 | 158 | 198 | 62 | 4-Φ14 | Φ50 |
| LDY200232 | 32 | 150 | 16 | 2 | 135 | 100 | 70 | 195 | 225 | 76 | 4-Φ18 | Φ63 |
| LDY200240 | 40 | 180 | 16 | 2 | 145 | 110 | 80 | 205 | 240 | 76 | 4-Φ18 | Φ63 |
| LDY200250 | 50 | 195 | 16 | 2 | 160 | 125 | 92 | 208 | 255 | 76 | 4-Φ18 | Φ63 |
| LDY200250 | 50 | 195 | 16 | 2 | 160 | 125 | 92 | 220 | 270 | 96 | 4-Φ18 | Φ80 |
| LDY200250 | 50 | 195 | 16 | 2 | 160 | 125 | 92 | 262 | 290 | 114 | 4-Φ18 | Φ100 |
| LDY200265 | 65 | 230 | 18 | 2 | 185 | 145 | 115 | 292 | 320 | 114 | 4-Φ18 | Φ100 |
