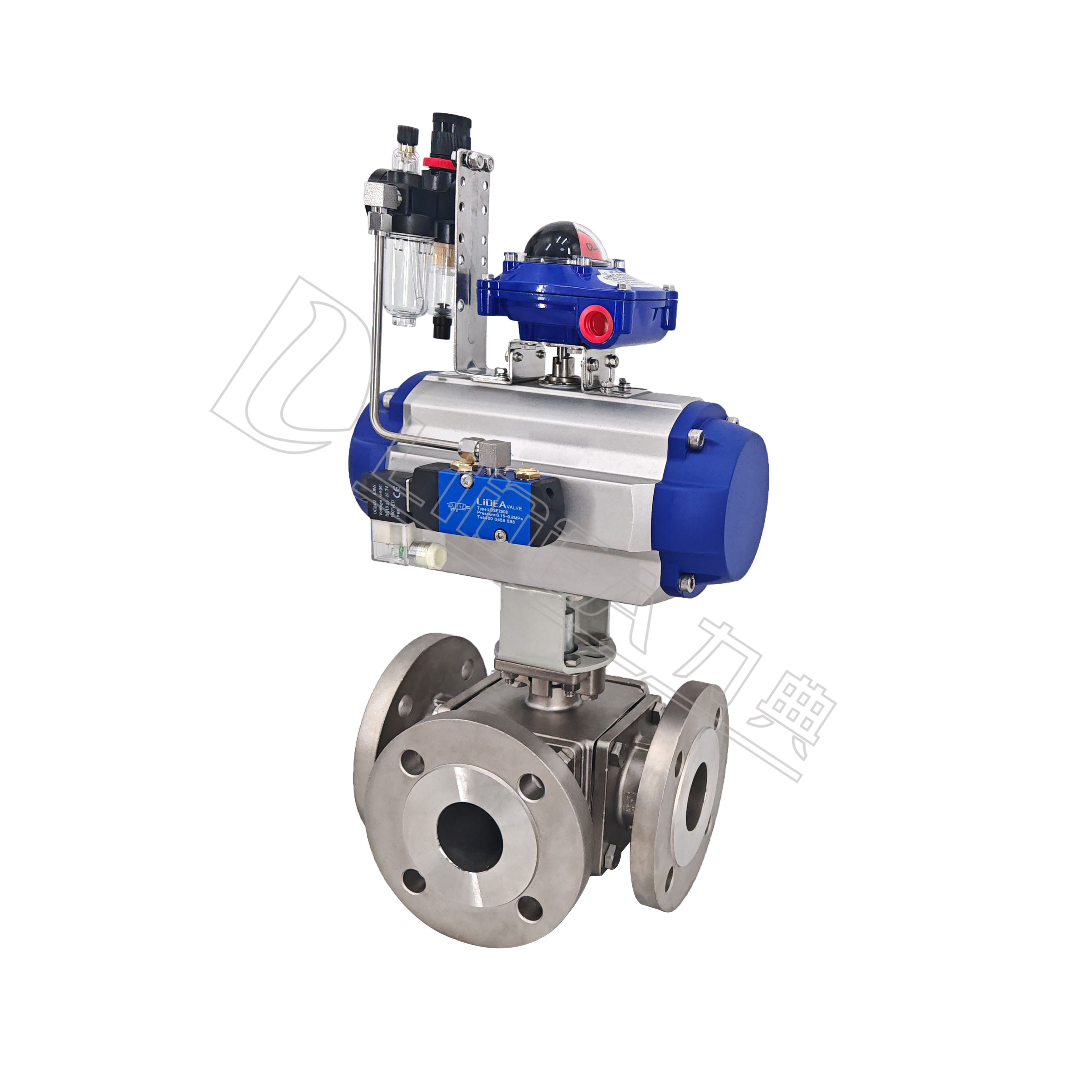

| LDBADP系列?氣動法蘭式三通球閥 |
?
|
| 技術參數 | 閥體參數 | |
| 氣缸形式??雙作用、單作用 | 公稱壓力 ?PN16、PN25、PN40 | |
| 環境溫度??-20℃～+80℃ | 連接方式 ?法蘭式 | |
| 氣源壓力??雙作用4～8bar,單作用5～8bar | 閥體材質 ?SS304、SS316、SS316L | |
| ? | 球芯材質 ?SS304、SS316、SS316L | |
| 功能選項 | 密封材料??PTFE、PPL(特選：石墨、硬密封） | |
| 防 爆 型??防爆等級：dIIBT4 | 工作溫度 | ??C3：-30℃～150℃ |
| 信號反饋??X1機械無源信號，X2有源信號 | ??C6：-30℃～250℃ | |
| 手動功能??氣動閥可選手輪、手動開閥、關閥功能 | ??C7：-30℃～350℃ | |
| 調 節 型??輸入4-20mA信號，實現球閥調節功能 | ? | |
| ? | ? | |
| 標準規范 | 附件選項 | |
| 設計依據??GB標準 ANSI標準 | 回 訊 器??也叫限位開關，遠程反饋開關信號 | |
| 法蘭標準??GB/1221、ANSI/1221 | 電 磁 閥??雙作用選兩位五通，單作用選兩位三通 | |
| 法蘭連接尺寸??GB/9113、JB/T79、ANSI B16.5 | 三 聯 件??可對氣源穩壓、過濾、氣缸加潤滑油 | |
| 檢測與實驗 ?JB/T9092、ANSI B16.34 | 手輪機構? 轉動手輪機構，可實現手動開、關閥 | |
| 設計標準??GB/12237、ANSI B16.34 | 電器定位器??輸入4-20mA信號，實現球閥調節功能 | |
| 結構長度??GB/T12221、GB/T12221 | 備 注????氣缸參數請另參考所選配的氣動執行器資料 | |
|
| 零件結構材質表 | |||||
| ? | 材質 | ||||
| 序號 | 零件名稱 | C | P | R | |
| 1 | 右閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 2 | 螺母 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |
| 3 | 墊片 | PTFE、石墨金屬復合墊 | |||
| 4 | 螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |
| 5 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 6 | 閥座 | PTFE、尼龍（Nyfon）、對位聚苯(PPL)、硬質合金Hard Alloy | |||
| 7 | 球體 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 8 | 閥桿 | 1Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 9 | 墊片 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 10 | 填料 | PTFE、柔性石墨 | |||
| 11 | 襯套 | PTFE、復合軸承 | |||
| 12 | 壓蓋 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 13 | 螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |
| 14 | 螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |
| 15 | 連接支架 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |
| 16 | 螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |
| 17 | 連接套 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |
| 18 | 氣動裝置 | LDP系列、LDSK系列、AW系列 | |||
| 19 | 位置指示器 | 塑料 | |||
|
|
| 主要外形連接尺寸Q644(5)(N、P、H、Y)-PN16(1.6MPA) | ||||||||||||||
| 型號 | DN | in | L | Lo | L1 | L2 | ～H | D | D1 | D2 | C | F | n-Φd | 執行器型號 |
| LDBADP15 | 15 | 1/2 | 150 | 72 | 141/159 | 71/83 | 204/235 | 95 | 65 | 46 | 14 | 2 | 4-Φ14 | LD052P/LD063SK |
| LDBADP20 | 20 | 3/4 | 160 | 80 | 159/211 | 83/95 | 240/252 | 105 | 75 | 56 | 16 | 2 | 4-Φ14 | LD052P/LD063SK |
| LDBADP25 | 25 | 1 | 180 | 90 | 211/248 | 95/107 | 257/265 | 115 | 85 | 65 | 16 | 2 | 4-Φ14 | LD063P/LD083SK |
| LDBADP32 | 32 | 1 1/4 | 200 | 100 | 211/248 | 95/107 | 277/312 | 140 | 100 | 76 | 18 | 3 | 4-Φ18 | LD075P/LD092SK |
| LDBADP40 | 40 | 1 1/2 | 220 | 110 | 248/269 | 107/123 | 292/317 | 150 | 110 | 84 | 18 | 3 | 4-Φ18 | LD083P/LD105SK |
| LDBADP50 | 50 | 2 | 240 | 120 | 248/345 | 107/152 | 325/347 | 165 | 125 | 99 | 20 | 3 | 4-Φ18 | LD083P/LD105SK |
| LDBADP65 | 65 | 2 1/2 | 260 | 130 | 315/409 | 141/172 | 357/389 | 185 | 145 | 118 | 20 | 3 | 4-Φ18 | LD105P/LD125SK |
| LDBADP80 | 80 | 3 | 280 | 140 | 345/409 | 152/172 | 368/400 | 200 | 160 | 132 | 20 | 3 | 8-Φ18 | LD105P/LD140SK |
| LDBADP100 | 100 | 4 | 320 | 160 | 409/550 | 172/215 | 410/498 | 220 | 180 | 156 | 22 | 3 | 8-Φ18 | LD125P/LD160SK |
| LDBADP125 | 125 | 5 | 380 | 190 | 438/600 | 187/240 | 470/538 | 250 | 210 | 184 | 22 | 3 | 8-Φ18 | LD160P/LD190SK |
| LDBADP150 | 150 | 6 | 440 | 220 | 550/633 | 215/262 | 556/591 | 285 | 240 | 211 | 24 | 3 | 8-Φ22 | LD190P/LD210SK |
| LDBADP200 | 200 | 8 | 550 | 260 | 600/730 | 210/330 | 648/687 | 340 | 295 | 266 | 24 | 3 | 12-Φ22 | LD240P/LD270SK |
| ? | ||||||||||||||
| 主要外形連接尺寸Q644(5)F(N、P、H、Y)-PN25(2.5MPA) | ||||||||||||||
| 型號 | DN | in | L | Lo | L1 | L2 | ～H | D | D1 | D2 | C | F | n-Φd | 執行器型號 |
| LDBADP15 | 15 | 1/2 | 150 | 72 | 159/211 | 83/95 | 235/247 | 95 | 65 | 46 | 14 | 2 | 4-Φ14 | LD052P/LD063SK |
| LDBADP20 | 20 | 3/4 | 160 | 80 | 211/248 | 95/107 | 252/260 | 105 | 75 | 56 | 16 | 2 | 4-Φ14 | LD063P/LD083SK |
| LDBADP25 | 25 | 1 | 180 | 90 | 248/269 | 107/123 | 265/289 | 115 | 85 | 65 | 16 | 2 | 4-Φ14 | LD075P/LD092SK |
| LDBADP32 | 32 | 1 1/4 | 200 | 100 | 248/315 | 107/141 | 287/312 | 140 | 100 | 76 | 18 | 3 | 4-Φ18 | LD083P/LD105SK |
| LDBADP40 | 40 | 1 1/2 | 220 | 110 | 269/409 | 123/152 | 317/339 | 150 | 110 | 84 | 18 | 3 | 4-Φ18 | LD092P/LD105SK |
| LDBADP50 | 50 | 2 | 240 | 120 | 345/345 | 123/152 | 325/347 | 165 | 125 | 99 | 20 | 3 | 4-Φ18 | LD105P/LD125SK |
| LDBADP65 | 65 | 2 1/2 | 260 | 130 | 269/345 | 141/172 | 357/389 | 185 | 145 | 118 | 22 | 3 | 4-Φ18 | LD105P/LD140SK |
| LDBADP80 | 80 | 3 | 280 | 140 | 315/438 | 152/187 | 400/425 | 200 | 160 | 132 | 24 | 3 | 8-Φ18 | LD125P/LD160SK |
| LDBADP100 | 100 | 4 | 320 | 160 | 409/550 | 172/215 | 443/531 | 235 | 190 | 156 | 24 | 3 | 4-Φ22 | LD160P/LD190SK |
| LDBADP125 | 125 | 5 | 380 | 190 | 438/600 | 187/240 | 548/583 | 270 | 220 | 184 | 26 | 3 | 8-Φ26 | LD190P/LD210SK |
| LDBADP150 | 150 | 6 | 440 | 220 | 550/633 | 215/262 | 628/665 | 300 | 250 | 211 | 28 | 3 | 8-Φ26 | LD240P/LD270SK |
| LDBADP200 | 200 | 8 | 550 | 260 | 600/730 | 240/330 | 695/744 | 360 | 310 | 274 | 30 | 3 | 12-Φ26 | LD270P |
| 備注： | ? |
| 球閥結構長度及連接法蘭尺寸根據JB/T79標準或用戶要求設計制作。 | |
| 執行器型號***/***分別是氣動執行器雙作用式/單作用式（彈簧復位）。 | |
| 根據不同閥門扭矩、使用介質適配的執行器型號可能有所不同，相關尺寸隨之變化。 | |
| 以上執行器配置及數據均采用軟密封（F、N、P）閥門，硬密封閥門的配置及數據請咨詢本公司。 | |
