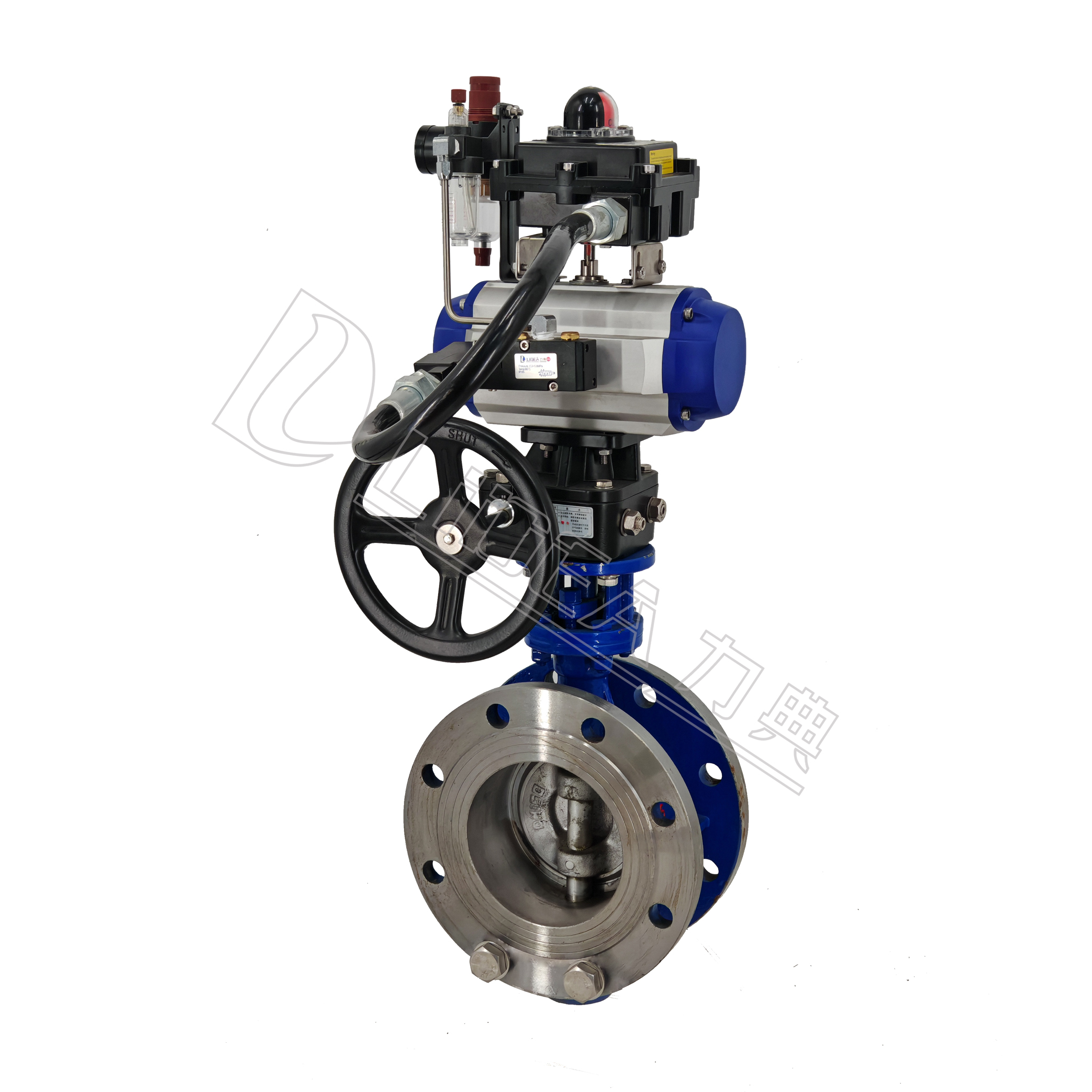

LDBUCHP系列?氣動法蘭硬密封蝶閥

?

技術參數 閥體參數
氣缸形式??雙作用、單作用 公稱壓力 ?PN6、PN10、PN16、PN25、PN40
環境溫度??-20℃～+80℃ 連接方式 ?法蘭JB、GB(特選ANSI、JIS)
氣源壓力??雙作用4～8bar,單作用5～8bar 閥體材質 ?WCB、SS304、SS316、SS316L
? 閥板材質 ?WCB、SS304、SS316、SS316L
功能選項 密封材料??Y(多層或混合硬密封）、S（不銹鋼金屬密封）
防 爆 型??防爆等級：dIIBT4 工作溫度 ? C6：-30℃～250℃(Y)
信號反饋??X1機械無源信號，X2有源信號 ??C7：-30℃～350℃(S)
手動功能??氣動閥可選手輪、手動開閥、關閥功能 ??C8：-40℃～400℃(S)
調 節 型??輸入4-20mA信號，實現球閥調節功能 ??C9：-40℃～450℃(S)
? ?
標準規范 ?
設計依據??GB標準、ABSI標準 附件選項
法蘭標準??GB9113、GB9113、GB9115 回 訊 器??也叫限位開關，遠程反饋開關信號
設計標準??GB 12238 API609 電 磁 閥??雙作用選兩位五通，單作用選兩位三通
結構長度??GB/12221 ANSI B16.10 三 聯 件??可對氣源穩壓、過濾、氣缸加潤滑油
法蘭連接??GB/12221 ANSI B16.10 手輪機構? 轉動手輪機構，可實現手動開、關閥
法蘭連接尺寸??JB/9113、JB/T79 ?ANSI B16.5(2～24'') 電器定位器??輸入4-20mA信號，實現球閥調節功能
????????????? ANSI B16.47(26～32'') 備 注????氣缸參數請另參考所選配的氣動執行器資料
實驗和檢驗??JB/T9092 API598 ?
氣動閥
零件結構材質表
? 材質
序號 零件名稱 C P R
1 內六角螺絲 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
2 閥蓋 WCB 1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
3 墊片 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
4 閥座 不銹鋼+柔性石墨、PTFE
5 墊片 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
6 蝶板 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
7 圓柱銷 45 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
8 下蓋 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
9 墊片 不銹鋼+柔性石墨、PTFE
10 襯套 PTFE復合軸承
11 閥體 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
12 閥桿 1Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
13 支架 WCB WCB WCB
14 鍵 45 45 45
15 襯套 PTFE復合軸承
16 填料 柔性石墨、PTFE
17 壓蓋 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
18 氣動執行器 LDP系列、LDSK系列、AW系列
氣動閥
主要外形連接尺寸D643H(F、Y)-PN16(1.6MPA)
型號 DN L L1 L2 ～H H1 D D1 D2 f n-Φd 執行器型號
LDBUCHP50 50 108 159/211 83/95 277/205 65 165 125 99 3 4-Φ18 LD065P/LD083SK
LDBUHP65 65 112 211/248 95/107 287/315 75 185 145 118 3 4-Φ18 LD075P/LD083SK
LDBUCHP80 80 114 248/269 107/123 365/375 85 200 160 132 3 8-Φ18 LD083P/LD105SK
LDBUCHP100 100 127 269/315 123/141 420/436 130 220 180 156 3 8-Φ18 LD105P/LD125SK
LDBUCHP125 125 140 315/345 141/152 436/462 175 250 210 184 3 8-Φ18 LD125P/LD140SK
LDBUCHP150 150 140 345/409 152/172 466/543 190 285 240 211 3 8-Φ22 LD140P/LD160SK
LDBUCHP200 200 152 409/438 172/187 593/665 215 340 295 266 3 12-Φ22 LD160P/LD190SK
LDBUCHP250 250 165 438/550 187/215 682/752 265 405 355 319 3 12-Φ26 LD190P/LD210SK
LDBUCHP300 300 178 550/600 215/240 725/772 305 460 410 370 4 12-Φ26 LD190P/LD210SK
LDBUCHP350 350 190 600/633 240/262 832/880 340 520 470 429 4 16-Φ26 LD210P/LD240SK
LDBUCHP400 400 216 633/730 262/330 862/968 360 580 525 480 4 16-Φ30 LD240P/LD270SK
LDBUCHP450 450 222 633/1700 262/440 945/1005 400 640 585 548 4 20-Φ30 LD270P/AW20S
LDUBCHP500 500 229 730/1700 330/440 1058/1060 430 715 650 609 4 20-Φ33 AW20S/AW25S
LDBUCHP600 600 267 1180/1700 365/440 1108/1195 490 840 770 720 5 20-Φ36 AW25/AW35S
LDBUCHP700 700 292 1320/1970 440/480 1170/1255 555 910 840 794 5 24-Φ36 AW28/AW35S
LDBUCHP800 800 318 1430/2700 480/560 1325/1365 620 1025 950 901 5 24-Φ39 AW28/AW35S
?

主要外形連接尺寸D643H(F、Y)-PN25(2.5MPA)
型號 DN L L1 L2 ～H H1 D D1 D2 f n-Φd 執行器型號
LDBUCHP50 50 108 159/211 83/95 277/205 65 165 125 99 3 4-Φ18 LD063P/LD083SK
LDBUHP65 65 112 211/248 95/107 287/325 75 185 145 118 3 8-Φ18 LD075P/LD083SK
LDBUCHP80 80 114 248/269 107/123 365/391 85 200 160 132 3 8-Φ18 LD083P/LD105SK
LDBUCHP100 100 127 269/315 123/141 420/457 130 235 190 156 3 8-Φ22 LD105P/LD125SK
LDBUCHP125 125 140 315/345 141/152 436/462 175 270 220 184 3 8-Φ26 LD125P/LD140SK
LDBUCHP150 150 140 409/438 172/187 466/543 190 300 250 211 3 8-Φ26 LD140P/LD160SK
LDBUCHP200 200 152 438/550 187/215 593/665 215 360 310 274 3 12-Φ26 LD160P/LD190SK
LDBUCHP250 250 165 550/600 215/240 682/752 265 425 370 330 3 12-Φ30 LD190P/LD210SK
LDBUCHP300 300 178 600/633 240/262 702/820 305 485 430 389 4 16-Φ30 LD190P/LD210SK
LDBUCHP350 350 190 633/730 262/330 832/938 340 555 490 448 4 16-Φ33 LD210P/LD240SK
LDBUCHP400 400 216 633/1700 262/440 910/968 360 620 550 503 4 16-Φ36 LD240P/LD270SK
LDBUCHP450 450 222 730/1700 330/440 1005/1010 400 670 600 548 4 20-Φ36 LD270P/AW20S
LDUBCHP500 500 229 730/1700 330/440 1058/1065 430 730 660 609 4 20-Φ36 AW20S/AW25S
LDBUCHP600 600 267 1320/1970 440/480 1110/1195 490 845 770 720 4 20-Φ39 AW25/AW35S
LDBUCHP700 700 292 1430/2700 480/560 1255/1295 555 960 875 820 5 24-Φ42 AW28/AW35S
LDBUCHP800 800 318 1950/2700 560/580 1325/1365 620 1085 990 928 5 24-Φ48 AW28/AW35S
備注： ?
球閥結構長度及連接法蘭尺寸根據JB/T79標準或用戶要求設計制作。
執行器型號***/***分別是氣動執行器雙作用式/單作用式（彈簧復位）。
根據不同閥門扭矩、使用介質適配的執行器型號可能有所不同，相關尺寸隨之變化。
以上執行器配置及數據均采用軟密封（F）閥門，硬密封閥門的配置及數據請咨詢本公司。
