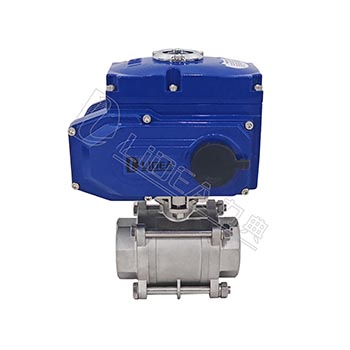

| LDBAC系列 電動螺紋式球閥 |
|
| 技術參數 | 標準規范 | |
| 電壓電壓 AC220V、AC380V（其它特制 | 螺紋標準 內螺紋（特選：NPT、BSP、BSPT、DIN259/2999） | |
| 環境溫度 -30℃～+70℃ | 檢測與試驗 GB/T13927-1992 | |
| 防護等級 IP67 | 設計標準 GB/T12224、GB/T8464 | |
| 閥體說明 | 結構長度標準 GB/T15188.3 | |
| 公稱通徑 10-100mm | ||
| 公稱壓力 PN16、PN25、PN40、PN64 | ||
| 連接方式 螺紋連接 | 功能選項 | |
| 閥體材質 SS304、SS316、SS316L | 防 爆 型 防爆等級：dIIBT5 | |
| 碟板材質 SS304、SS316、SS316L | 信號反饋 X1機械無源信號，X2有源信號 | |
| 密封材料 PTFE、PTL、硬質合金 | 手動功能 手動功能 電動執行器帶有手動開閥、關閥功能 | |
| 工作溫度 | C3：-30℃～150℃ | 開關型 通電開到位，通電關到位。 |
| C6：-30℃～250℃ | 調節型 調節型輸入4～20mA、1～5V、0～10V信號，實現球閥調節功能 | |
| C7：-30℃～350℃ | 適用介質 水、空氣、蒸汽、煤氣、油品、乙醇、酸堿性等氣體或液體 | |
| C9：-40℃～450℃ | 備注 電動參數請另參考選配的電動執行器資料 | |
|
| GB閥體尺寸配LDE電動執行器 | ||||||||
| 規格型號 | DN | L | D | G | H | L1 | W | E-電動頭 |
| LDBAC10 | 10 | 60 | 12.5 | 3/8 | 259 | 320 | 136.5 | LDE-010 |
| LDBAC15 | 15 | 72 | 15 | 1/2 | 259 | 320 | 136.5 | LDE-010 |
| LDBAC20 | 20 | 82 | 20 | 3/4 | 259 | 320 | 136.5 | LDE-010 |
| LDBAC25 | 25 | 90 | 25 | 1 | 274 | 320 | 136.5 | LDE-010 |
| LDBAC32 | 32 | 112 | 32 | 1-1/4 | 280 | 320 | 136.5 | LDE-010 |
| LDBAC40 | 40 | 120 | 40 | 1-1/2 | 290 | 320 | 136.5 | LDE-020 |
| LDBAC50 | 50 | 145 | 50 | 2 | 292 | 320 | 136.5 | LDE-010 |
| LDBAC65 | 65 | 185 | 65 | 2-1/2 | 364 | 355 | 140 | LDE-020 |
| LDBAC80 | 80 | 210 | 80 | 3 | 374 | 355 | 140 | LDE-020 |
| LDBAC100 | 100 | 240 | 100 | 4 | 402 | 355 | 140 | LDE-030 |
| GB閥體尺寸配LDX電動執行器 | ||||||||
| 規格型號 | DN | L | D | G | H | L1 | W | E-電動頭 |
| LDBAC10 | 10 | 60 | 12.5 | 3/8 | 195 | 165 | 40 | LDX-005 |
| LDBAC15 | 15 | 72 | 15 | 1/2 | 205 | 165 | 40 | LDX-005 |
| LDBAC20 | 20 | 82 | 20 | 3/4 | 215 | 165 | 40 | LDX-005 |
| LDBAC25 | 25 | 90 | 25 | 1 | 175 | 165 | 40 | LDX-005 |
| LDBAC32 | 32 | 112 | 32 | 1-1/4 | 190 | 165 | 40 | LDX-005 |
| LDBAC40 | 40 | 120 | 40 | 1-1/2 | 210 | 190 | 40 | LDX-010 |
| LDBAC50 | 50 | 145 | 50 | 2 | 230 | 190 | 40 | LDX-010 |
| LDBAC65 | 65 | 185 | 65 | 2-1/2 | 260 | 190 | 40 | LDX-016 |
| LDBAC80 | 80 | 210 | 80 | 3 | 330 | 270 | 40 | LDX-020 |
| LDBAC100 | 100 | 240 | 100 | 4 | 370 | 270 | 40 | LDX-040 |
| 應用領域 |
| 電動螺紋式球閥采用一體化結構，與JL電動執行機構，有輸入控制信號（4～20mA或1～5VDC）及單相電源控制運轉，具有功能強、 |
| 體積小、輕便、性能可靠、配套簡單、流通能力大等優點。特別適合于介質是粘稠、含顆粒，纖維性質的場合。目前該閥門廣泛應用 |
| 于食品、環保、輕工、石油、造紙、教學和科研設備、電力等行業的工業自動控制系統。 |
| 產品特點 |
| 電動螺紋式球閥及對焊連接球閥分為整體式（一片式）、兩段式及三段式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美 |
| 觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式 |
| 、三片式球閥連接形式另有對焊（BW）承焊（SW），并均可帶國際標準ISO5211支架平臺和鎖定裝置?？稍O(shè)置90°開關定位機構，根 |
| 據需要加鎖以防止誤操作。 |
