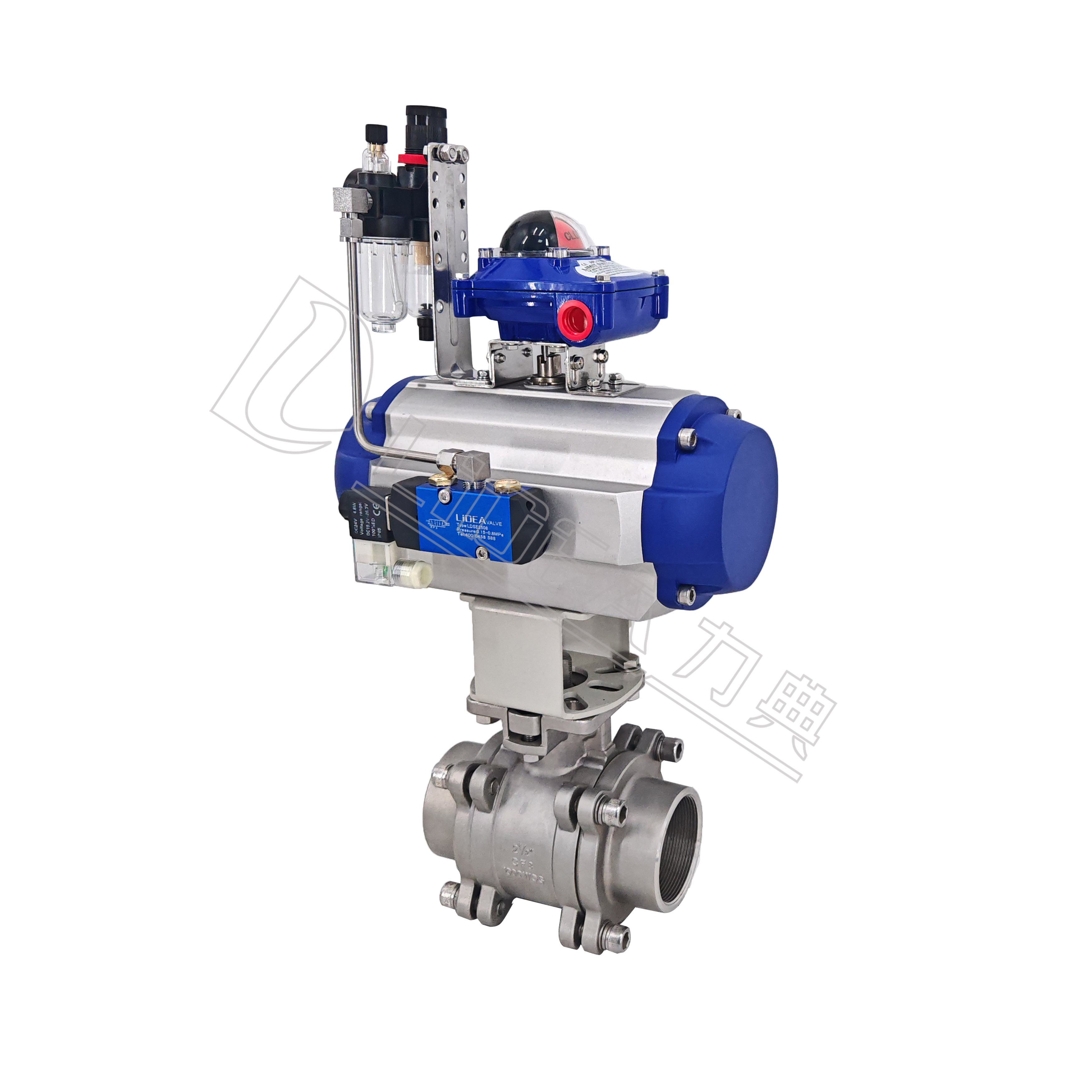

LDBACP系列 氣動螺紋式球閥 |
 |
| 技術參數 | 閥體參數 | |
| 氣缸形式 單作用、 雙作用 | 公稱壓力 PN16 PN25 PN40 | |
| 環境溫度 -20℃～+80℃ | 連接方式 內螺紋（特選：卡箍、對焊、承插焊） | |
| 氣源壓力 雙作用4～8bar,單作用5～8bar | 閥體材質 SS304、SS316、SS316L | |
| 球芯材質 SS304、SS316、SS316L | ||
| 功能選項 | 密封材料 PTFE、PPL(特選：石墨、金屬硬密封） | |
| 防 爆 型 防爆等級：dIIBT4 | 工作溫度 | C3：-30℃～150℃ |
| 信號反饋 X1機械無源信號，X2有源信號 | C6：-30℃～250℃ | |
| 手動功能 氣動閥可選手輪、手動開閥、關閥功能 | C7：-30℃～350℃ | |
| 調 節 型 輸入4-20mA信號，實現球閥調節功能 | ||
| 附件選項 | ||
| 標準規范 | 回 訊 器 也叫限位開關，遠程反饋開關信號 | |
| 設計依據 GB標準、ANSI標準 | 電 磁 閥 雙作用選兩位五通，單作用選兩位三通 | |
| 設計標準 GB/12237、ANSI B16.34 | 三 聯 件 可對氣源穩壓、過濾、氣缸加潤滑油 | |
| 實驗和檢驗 JB/T9092、API598 | 手輪機構 轉動手輪機構，可實現手動開、關閥 | |
| 備 注 氣缸參數請另參考所選配的氣動執行器資料 | 電器定位器 輸入4-20mA信號，實現球閥調節功能 | |
|
| 零件結構材質表 | ||
| 序號 | 零件名稱 | 材質 |
| 1 | 螺栓 | 不銹鋼 |
| 2 | 接頭 | 不銹鋼CF8、CF8M、CF3、CF3M |
| 3 | 閥座 | PTFE、尼龍（Nylon）、對位聚苯（PPL）、硬質合金（H/Y） |
| 4 | 球體 | 不銹鋼304、304L、316、316L |
| 5 | 閥體 | 不銹鋼CF8、CF8M、CF3、CF3M |
| 6 | 螺母 | 不銹鋼304 |
| 7 | 閥桿 | 不銹鋼304、304L、316、316L |
| 8 | 墊片 | 不銹鋼304、316 |
| 9 | 填料 | PTFE |
| 10 | 壓蓋 | 不銹鋼304、316 |
| 11 | 連接支架 | 不銹鋼CF8 |
| 12 | 連接套 | 不銹鋼304 |
| 13 | 螺栓 | 不銹鋼304 |
| 14 | 氣動執行器 | GT系列、AT系列 |
| 15 | 位置指示器 | 塑料 |
|
| 主要外形連接尺寸Q61(6、8、2）1F(N、P、Y)-PN16～64（1.6～6.4MPA） | ||||||
| 型號 | DN | L | G | L1 | ～H | 執行器型號 |
| LDBACP15 | 15 | 72 | 1/2 | 141/159 | 159/175 | LD052P/LD063SK |
| LDBACP20 | 20 | 82 | 3/4 | 141/159 | 167183 | LD052P/LD063SK |
| LDBACP25 | 25 | 90 | 1 | 141/211 | 172/215 | LD063P/LD083SK |
| LDBACP32 | 32 | 112 | 1 1/4 | 159/211 | 210/230 | LD063P/LD105SK |
| LDBACP40 | 40 | 120 | 1 1/2 | 211/248 | 218/248 | LD083P/LD105SK |
| LDBACP50 | 50 | 145 | 2 | 211/269 | 248/283 | LD083P/LD105SK |
| LDBACP65 | 65 | 185 | 2 1/2 | 248/315 | 273/320 | LD105P/LD125SK |
| LDBACP80 | 80 | 210 | 3 | 269/345 | 313/335 | LD105P/LD125SK |
| LDBACP100 | 100 | 240 | 4 | 340/414 | 343/360 | LD125P/LD140SK |
| 備注： | |
| 球閥結構長度及連接法蘭尺寸根據JB/T79標準或用戶要求設計制作。 | |
| 執行器型號***/***分別是氣動執行器雙作用/單用式（彈簧復位）。 | |
| 根據不同閥門扭矩、使用介質適配的執行器型號可能有所不同，相關尺寸隨之變化。 | |
| 以上執行器配置及數據均采用軟密封（F、N、P）閥門，硬密封閥門的配置及數據請咨詢本公司。 | |
